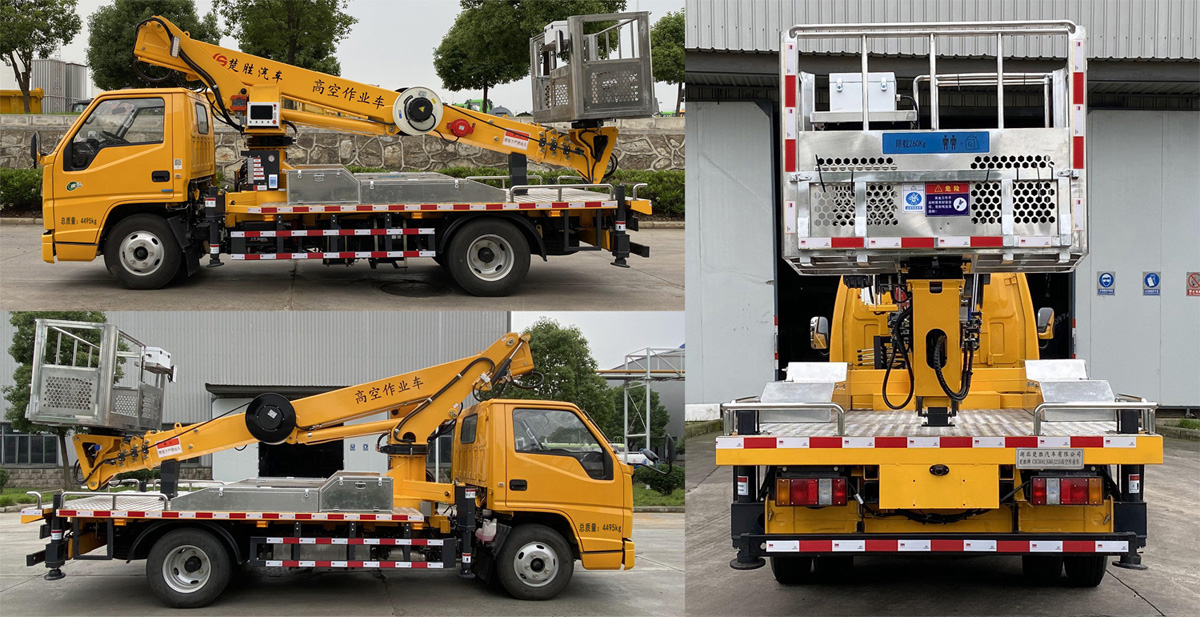

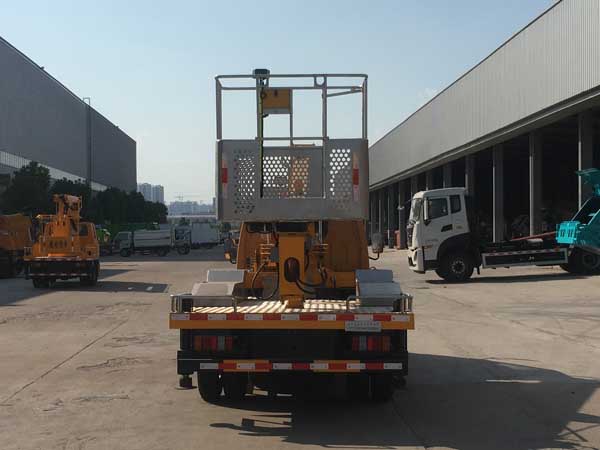

江鈴藍牌21米直臂伸縮式高空作業車
| 藍牌21米直臂伸縮式高空作業車【主要技術參數】 | |||
| 車輛名稱 | 楚勝牌CSC5041JGK6J21S型高空作業車 | 車輛型號 | CSC5041JGK6J21S |
| 總質量(Kg) | 4495 | 最高車速(Km/h) | 2 |
| 整備質量(Kg) | 4365 | 外形尺寸 | 5998x2050x2900 |
| 軸數 | 軸距 | 3360 | |

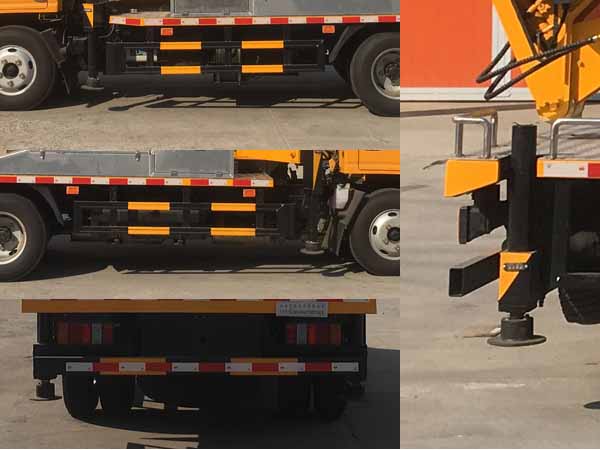

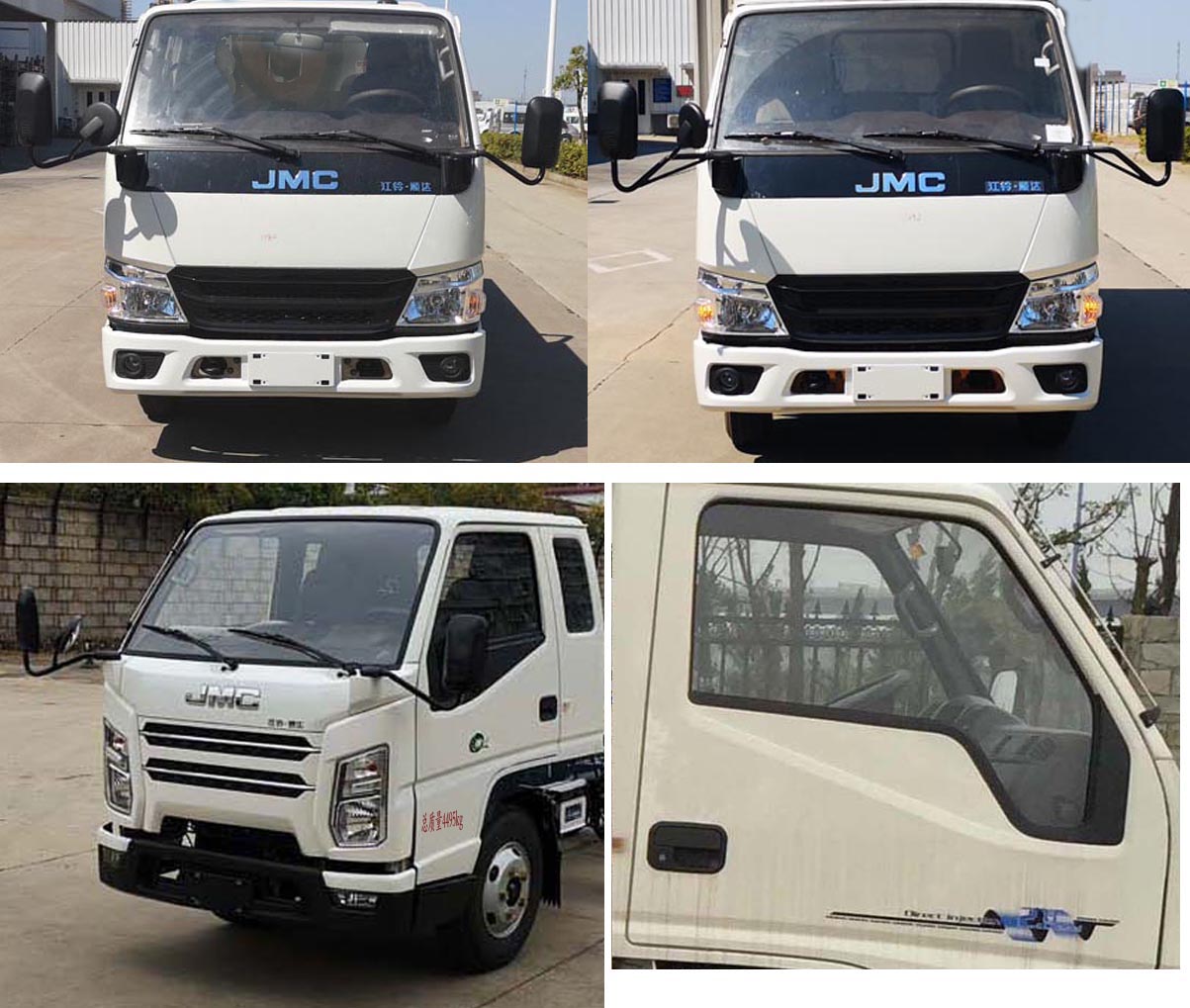

| ABS型號:APG3550500A;ABS生產企業:浙江亞太機電股份有限公司;選裝描述:隨底盤選裝黑色輪輞,門框黑色貼膜可選擇取消。選裝前臉、前部燈具;側后防護情況:側、后防護材料均采用Q235.側防護螺栓連接;后防護焊,接截面尺寸100×50mm,下邊緣離地高420mm;專用功能及裝置:該車用途為搶修電力、通訊、路燈等高空作業,主要裝置為升降平臺,作業臂。選裝電瓶,尿素罐,儲氣筒安裝位置,選裝吊籃樣式。 | |||
| 藍牌21米直臂伸縮式高空作業車【底盤技術參數】 | |||
| 底盤型號 | JX1041TG26 | 燃料種類 | 柴油 |
| 輪胎規格 | 7.00R16LT 10PR,7.00R16LT 8PR,6.5R15LT 10PR,6.5R16LT 10PR,6.50R15LT 10PR,6.50R16LT 10PR,195/85R16LT 8PR | 輪胎數 | 6 |
| 排放標準 | 國六 | ||
| 發動機型號JX4D30B6H | 發動機生產企業 | 排量 | 功率(Kw) |
| JX4D30B6H | 江鈴汽車股份有限公司 | 2892 | 85 |
藍牌21米直臂伸縮式高空作業車高要技術參數 | ||||
類別 | 項目 | 單位 | 數據 | |
尺寸參數 | ★總長 | mm | 5998 | |
★總寬 | mm | 2050 | ||
★總高 | mm | 2900 | ||
質量參數 | 乘坐人數（含駕駛員） | 人 | 2 | |
總質量 | kg | 4495 | ||
主要性能參數 | 工作平臺額定載荷 | kg | 260 | |
最大作業高度★ | m | 21．0 | ||
★最大作業高度時作業幅度 | m | 3.0 | ||
★最大作業幅度 | m | 9.0 | ||
最大作業幅度時作業高度★ | m | 18.0 | ||
支腿跨距★ | 橫向 | mm | 4140 | |
縱向 | mm | 4300 | ||
行駛參數 | ★前懸 | mm | 1075 | |
★后懸 | mm | 1563 | ||
★軸距 | mm | 3360 | ||
最高行駛速度 | Km/h | 100 | ||
接近角 | ° | 17 | ||
離去角 | ° | 17 | ||
藍牌21米直臂伸縮式高空作業車主要技術參數配置說明
部件名稱 | 簡要說明 |
底盤 | 江鈴順達JX1041TG26 |
發動機 | 五十鈴發動機 最大功率85KW，國六排放 |
駕駛室 | 單排座，可乘坐2人 |
轉向輔助 | 轉向助力 |
溫度調節 | 冷暖空調 |
圍板及走臺板 | 不銹鋼圍欄及防滑走臺板 |
取力系統 | 機械操作 |
工作平臺 | 高強度鋁合金 尺寸：1280X710X1200 |
臂架形式 | ★四節五邊形型工作臂，同步伸縮 |
回轉裝置 | 360度連續回轉 |
支腿 | ★前V后H型，單獨可調（控制） |
操作 | ★電控操作，另配有手動應急操作 |
控制系統 | CAN總線控制系統，配有無線遙控器、實現無級調速 |
調平系統 | 靜液自動調平 |
藍牌21米直臂伸縮式高空作業車基本功能及安全配置
JX1041TG26型高空作業車基本功能安全配置：作業車可以實現平臺載荷260KG，最大作業高度21米，最大作業幅度11米。 | |
名稱 | 簡要說明 |
上下車自動互鎖裝置 | ★用于上下車互鎖，防止誤操作發生危險 |
手動應急泵 | ★當發動機及主泵發生故障時，可通過應急系統將工作人員送回到地面及整車收回至行車狀態 |
工作平臺緊急停止裝置 | ★用于緊急停止操作，并且限制臂架操作 |
自動限制工作幅度 | ★當工作幅度達到規定值時，自動限制危險方向工作。 |
“支地不實”限制工作 | ★當出現支腿支地不實時（軟腿），舉升臂架將限制危險方向工作。 |
夜間安全警示裝置 | ★在車輛上有工程頻閃燈，LED照明燈 |
發動機點火熄火 | ★控制器可對發動機進行點火，熄火控制 |
防漏電保護器 | ★市電220V外接供電時，配有漏電保護器，保障整車供電及電動工具使用安全 |
“強制”操作功能 | ★被限制工作時，可通過“強制”功能拓展工作 |
藍牌21米直臂伸縮式高空作業車主要性能和特點優勢：
l 藍牌C照駕駛無憂，通過性好，適用于狹小空間作業；★
l 最大作業高度可達21米（另有17米、24米可供選擇）
l 超大作業平臺承載260KG（最多可載3人），作業平臺可旋轉180°；★
l 整車鋼結構件均采用高強度材料，自重輕、強度高，韌性大，可靠性高；
l 進口電液比例閥組配合先進的CAN總線控制系統，并配備無線遙控器，操作更安全，更方便；
l 下車配有5寸液晶顯示屏，實時顯示檢測臂長、仰角、平臺高度、作業高度等；
l 臂架采用國內領先的3節全鏈條式伸縮結構，內置斷鏈保護器，使工作更安全、更穩定；
l 前V后H型支腿，穩定性好，并配有“軟腿”保護功能，可同時或單獨操作，適應多種工況。★
l 主要配套液壓、電器件：進口負載敏感比例閥、平衡閥、CAN總線控制系統等均為國內外知名廠家生產。★
l 底盤采用江鈴順達國Ⅵ底盤，配有空調，方向盤采用液壓助力。
l 吊籃采用高強度鋁合金制造，吊籃不易損壞、銹蝕輕量化結構設計載重量更大。★
l 五邊形工作臂，同步伸縮，結構緊湊，作業效率高，作業范圍大。內置伸縮油缸，雙鏈條伸縮機構，更容易觀察故障點，方便維修。★
l 整車電器采用CAN總線控制系統，線路整齊、簡易。整車有二處操作：無線遙控器操作，（選配）也可在吊籃內操作，安全可靠，工作效率高。★
l 作業平臺匹配220V市電接口，可使用日常電動工具，不受工況環境用電影響。★
關鍵件明細表：
名稱 | 國家 | 簡介 |
電液比例閥 | 美國海德福斯 | 主要控制上車各動作供油量，用于調節速度、動作平穩 |
電器控制器 | 徐州昊意 | CAN總線控制系統，（相當于電腦CPU）智能控制各動作及安全保護裝置，免維修 |
下車多路閥 | 上海強田 | 操縱支腿伸、縮，換向操作靈敏，動作輕便，平穩； |
手電一體上車控制閥 | 海州液壓 | 上車各動作選擇切換，各動作自動互鎖，安全可控性； |
雙向平衡閥 | 美國HBS | 自鎖功能，防止油管爆裂工作臂、平臺自動下落，安全保護，還可以保證動作平穩； |
液壓膠管 | 意大利瑪努利 | 液壓管路相連接，無漏油、滴油、滲油現象； |
液壓接頭 | 美國派克 | 各液壓管路相連接，使用壽命長，不易損壞； |
液壓泵 | 合肥長源 | 整套高空作業機構的液壓動力源，質量好，可靠性高； |
行程開關 | 浙江滬工 | 上、下車互鎖，動作限位； |
液晶顯示器系統 | 徐州赫斯曼 | 實時顯示臂長、仰角、平臺高度、作業高度等； |
|
